实时消费系统软件使用说明

概述

LCD液晶消费系统采用TCP实时通讯方式实现设备与软件数据交换的功能，在同一局域网内可以多台机器使用，简单方便快捷，再消费的同时，数据也在同步上传，传输速率快，效率高，同时避免数据读取时需要下载时繁琐的操作。

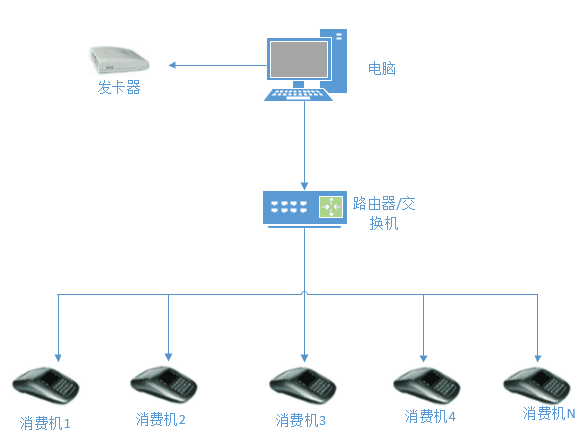

系统组成

2.1设备组成

电脑一台

消费机若干

读卡器一个

电源若干(5v)

一卡通感应IC卡若干

2.2软件组成

1.SQL Server 2000个人版/企业版

2.LCD液晶消费管理系统软件

3.电脑网络要求：操作系统最好为32位win 7系统，连接多台消费机需要准备好路由器或交换机且在同一局域网。

设备安装

3.1产品展示

3.2产品安装

4.软件安装

4.1数据库安装

按照下图所示的路径中找到运行文件；

注：电脑系统最好是Window 7旗舰版（在安装前请先把一些软件关掉 如360，毒霸，爱奇艺等，结束一些后台页面如网页游戏、WPS、QQ安全防护进程等）

若在安装过程中弹出如下所示的错误时；

请退出安装，运行下图的注册文件；在重新安装

单击安装SQL Server2000组件按钮,出现窗口:

单击安装数据库服务器按钮,出现欢迎使用安装向导窗口:

单击下一步按钮，出现选择安装计算机窗口：

选择“本地计算机”后单击下一步，出现安装选择窗口：

出现用户信息窗口：

输入用户姓名和公司单击下一步按钮，出现软件许可证窗口：

单击是按钮，接下来出现安装定义窗口：

选择“服务器和客户端工具”项后单击下一步按钮，选择‘默认’：

输入相应信息后单击下一步按钮，接下来出现安装类型窗口：

选择系统默认选项典型安装，系统默认的安装位置在Ｃ盘，如果希望改变系统的安装位置，可单击浏览按钮，可选择系统的安装位置。选择好后单击下一步按钮，出现服务帐户窗口：

选择“使用本地系统帐户“，单击下一步按钮，出现身份验证模式窗口：

选择“混合模式（Window身份验证和ＳＱＬ　Ｓerver身份验证），并选中“空密码”，单击下一步按钮开始复制文件窗口：

单击下一步按钮，则系统开始安装进程，并弹出安装进程窗口。在该安装进程进度窗口中，显示系统正在进行的工作，如拷贝文件、安装有关的服务、系统配置等，直到系统安装成功为止。

4.2运行服务器

点击电脑桌面左下角“开始”，点开“所有程序”，找到“Microsoft SQL Server”文件夹，点开文件中的“服务管理器”如下图所示。

弹出服务器运行，勾选“当启动OS时自动启动服务”，点击“开始”，如下图所示，

4.3系统消费软件安装

找到软件安装中Install.EXE文件，如下图所示

弹出如下图所示界面。

点击“下一步”，弹出下图所示

勾选“我同意”，点击“下一步”弹出下图所示。

点击“下一步”，弹出下图所示勾选“主程序”“数据库”按钮。

点击“下一步”弹出下图所示。

点击“安装”弹出下图所示。

点击“完成”则软件成功安装，桌面显示图下图所示快捷图片。

双击即可运行。

网络通讯设置

5.1设置电脑固定IP

右击桌面右下角“网络”，选择打开“网络共享中心”点击“更改适配器设置”弹出“本地连接”如下图所示。

右击选择“属性”，弹出如下图所示页面。

选中“Internet 协议版本4（TCP/IPv4）”点击属性，弹出下图所示。

勾选“使用下面的IP地址”输入电脑IP地址（需要没有占用的IP地址，可使用自动获取到的地址），子网掩码，默认网关和首先服务器，点击确定。

5.2  设备参数配置

5.2.1配置IP

打开光盘中的设备搜索工具，如下图所示。

1、点击搜索设备

2、双击设备名称出现更改配置，

3、然后在右边选择网络模式选择TCP CLIENT ，

4、设置目的IP，就是本机电脑IP，

5、设置目的端口号为8002，

6、RX打包超时设置为50，

7、设备IP设置于电脑同一网段不冲突的IP

8、保存配置文件到目录，

9、加载配置文件  选择保存的配置文件

10、然后点击配置设备参数

流程如图所示

然后登入软件，点击“卡片管理”“设备中心”，如下图所示。

软件设备设置

6.1软件登入

点击桌面快捷方式，弹出如下图所示，原始密码为空，点击“登陆”。

6.2设备中心

6.3开启实时

在软件安装根目录下打开“客户端”点击删除“客户端配置文件.ini”；将sql.LJ复制到客户端并覆盖文件，，如下图所示。

覆盖原文件后点击“SASIIIClient.exe”文件运行客户端，如下图所示。

运行结果如下图所示，

当出现有心跳，则设备连接成功。

如果没有显示心跳搜索不到打开网络配置工具搜索设备后恢复出厂设置 继续上步骤重新配置

7.卡片管理

7.1发卡器连接

将发卡器与电脑USB串口连接，当听见发卡器发出响声时，并且通信灯显示绿光，表示连接成功。

7.2增加部门

点击“卡片管理”“机构设置”“新增”如下图所示。

7.3人员开卡

点击“卡片管理”“人员发卡”“新增”把人员信息情况填上去。将卡片放入读卡器上，点击“写卡保存”，如下图所示。开卡成功时如下图所示。

7.5人脸开户

若使用的设备为人脸实时消费，在软件“卡片管理”“发卡设置”改为“IC和ID”“保存”如下图所示。

点击“人员发卡”“新增”填写人员基本资料，红色选项为必填选项；将人脸识别上的考勤号或工号或门禁号，填入ID卡号选项框（改选项为10位，前面不够需补0）；如下图所示。

7.4充值

点击“卡片管理”“现金充值”，将已开好的开片放在写卡器上，在充值页面上填写需要充值的金额，可赠款，减款，如下图所示。

点击“现金充值”弹出如下图所示。

当人员充值情况较多，或者人员没带卡片的情况下，可选择无卡充值，在“现金充值”按F6输入“部门”，“人员姓名”，选中人员，填写要充值的金额，点击“开始批量充值”如下图所示。

7.5挂失解挂退卡

7.5.1挂失

点击“卡片管理”“挂失解挂”，选中要挂失人员，点击“挂失”，如下图所示。

7.5.2解挂

点击选中要解挂的人员，点击“解挂”，如下图所示。

7.5.3退卡

当有员工离职时可进行退卡，可分为两种，“有卡退卡”和“无卡退卡”当有卡时，直接将卡放上读卡器，点击退卡，如下图所示。

当无卡时，可进行“无卡退卡”，现将人员进行“挂失”在点击“退卡”，如下图所示。

消费模式

8.1单价消费

在消费机上点“功能”键，输入00000密码进入，点击“系统信息”，“消费模式”更改模式为“1”则为单价消费，单价消费可对消费机消费金额随意更改，如下图所示。

8.2固定消费

点击“系统信息”，“消费模式”更改模式为“2”则为固定消费，固定消费时，每次消费价格是固定的，如下图所

8.3时段固定消费模式

点击“系统信息”，“消费模式”更改模式为“4”则为时段固定消费，只能在规定时间段里消费，如早餐，中餐，晚餐，夜宵等，如下所图示。

时间段在“卡级别设置”中进行设置，可设置，每个级别有不同的消费时间段，如下图所示

8.4记次消费

点击“系统信息”，“消费模式”更改模式为“5”则为记次消费，如下图所示 。

8.5可改固定模式

点击“系统信息”，“消费模式”更改模式为“6”则为可改固定消费，对消费机的固定消费金额进行更改，如下图所示 。

9.查看报表

9.1充值查询

点击“报表中心”“充值明细查询”可按照“日期”，“部门”，“姓名”，“卡号”“机号”等查看，如下图所示。

9.2消费查询

点击“报表中心”“消费明细查询”，查询条件可按照“日期”，“部门”，“姓名”，“卡号”“机号”等查看，如下图所示。

9.3收支汇总

点击“报表中心”“收支汇总”，根据“日期查询”，如下图所示。

10.注意事项

消费机连机消费时必须开启安装目录“客户端”中的“SASIIIClient”文件；

‚当软件中的功能无法实现时，需定制；

ƒ打开客户端前，最好先关闭所有杀毒软件、电脑卫士、360之类。
